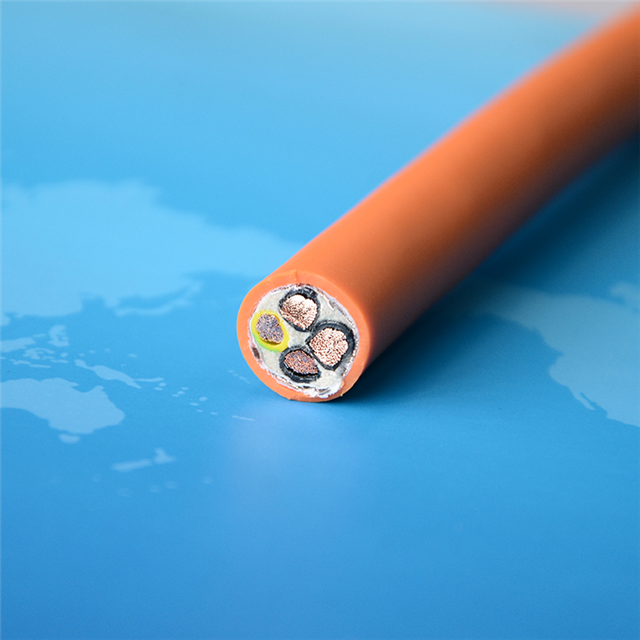

TRVV柔性電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
本產品具有高度柔軟的特性，廣泛應用于作控制連接線，在有彎曲要求的控制單元中，專為在持續彎曲自由移動無拉力和強制運動的拖鏈系統中，同時能保持電纜柔軟移動的場合的要求。TRVV柔性電纜RVVT、RVVTP耐彎曲電纜
2 產品特點：
可根據客戶要求定做彩色線芯或編碼線芯。
機械性能良好、高度柔軟。
用于拖鏈時設計使用壽命為500萬次的循環彎曲,并在實際使用中得到有效的驗證。
3 使用特性：
額定電壓： U0/U ≤ 0.75mm2 300/500 V
≥ 1.0 mm2 450/750 V
測試電壓 U ： 3000V 符合DIN VDE 0281 第2部分
持續運動時的小彎曲半徑： 7.5 × 電纜外徑
溫度范圍： 移動安裝：-5℃～ +70℃
固定安裝：-30℃～ +70℃
抗輻射: 80Mrad{80×106cJ/Kg}
燃燒試驗: 符合VDE 0472 804 部分B 類 試驗和IEC 332-1
環保要求： 符合ROHS指令2002/95/EG中的要求。
4 設計理念和制程說明：
為保證產品在使用過程中性能優良和持久。我們采用多股細絞和精絞成束細一級無氧銅絲作導體，符合DIN VDE 0295 等級6，絕緣選用PVC T12符合DIN VDE 0281之第1部分，PVC護套 TM2符合DIN VDE 0281之第1部分,并做特殊的結構設計、機械及電氣電氣性能計算和使用場合模擬試驗。合理的結構設計，嚴格的選材，精良的生產加工，嚴格的質控程序，保證產品在實際應用中效果良好。
5 產品型號、生產范圍、產品名稱、使用場合
產品編碼 產品型號 生產范圍 產品名稱 使用范圍、場合
TR 10001001 TRVV-K 截面：0.50～1.0 mm2
芯數：3芯～42芯 聚氯乙烯護套高柔性拖鏈電纜 木材加工和包裝機械、裝配線、自動化工廠：TRVV柔性電纜RVVT、RVVTP耐彎曲電纜
TR 10001002 TRVV-K 截面：1.5～2.5mm2
芯數：3芯～25芯
TR 10001003 TRVV-K
截面：0.12～25mm2
芯數：1芯～60芯 。
